Расположение элементов шинопровода PowerSafe

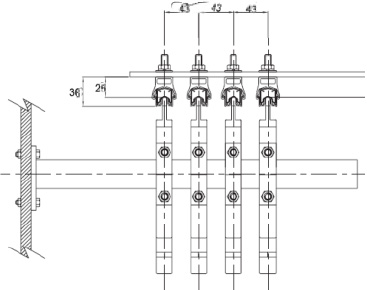

При проектировании системы шинопровода PowerSafe необходимо учитывать правила расположения элементов.

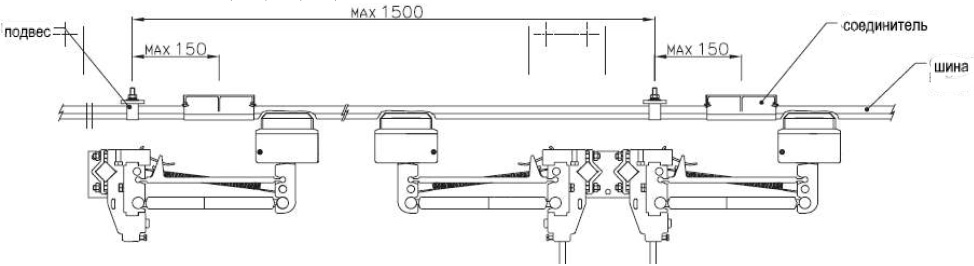

Подвесы устанавливать на расстоянии не более 350мм от края (наконечника).
Точки ввода располагаются согласно расчётам, на ближайшей точке соединения шин.
Ремонтные зоны запитываются отдельно (только фаза)
Линия земли не прерывается.
Температурный расширитель по центру системы

Схему расположения элементов можно получить по запросу.

Пример заказной спецификации

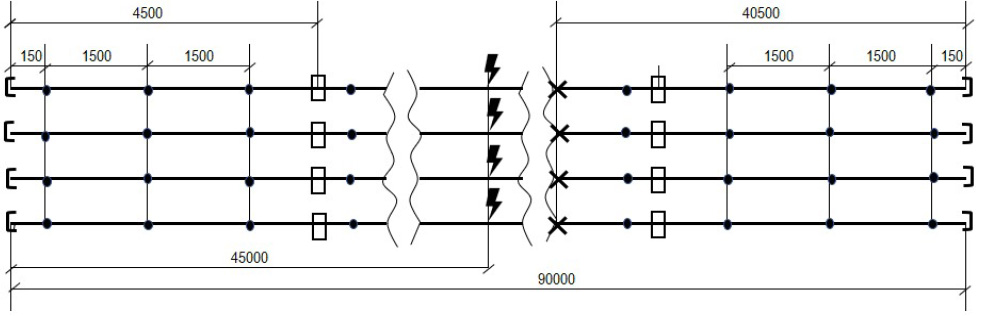

Система длиной 90м, 200А, ввод посередине, 1 кран

Шина фазы 310601 - 60шт
Шина земли 310602 - 20шт
Соединители 310874 - 72шт
Крышки соединителей (фаза) 310850 - 54шт
Крышки соединителей (земля) 310851 - 18шт
Подвесные держатели 310824 - 232 шт.
Анкерные зажимы 310831 - 4шт.
Ввод питания 310910 - 4шт
Наконечники 310893 - 8шт.
Токосъёмники HJD-100 - 8шт.
Кронштейн токосъёмника— 400 - 1 шт
