Компоненты шинопровода PowerSafe

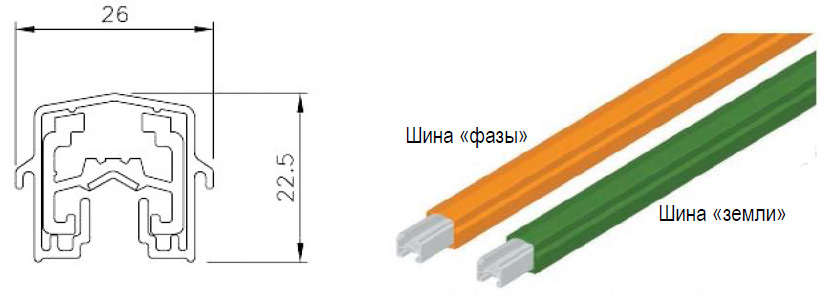

Токопроводные шины PowerSafe из алюминиевого сплава с контактной полосой из нержавеющей стали
Основной элемент троллейного шинопровода - токопроводная шина PowerSafe представляет собой отрезок алюминиевого профиля, имеющий в сечении конфигурацию, приспособленную для передачи заявленного номинального тока и, одновременно, обеспечивающую непрерывный контакт с щёткой токосъёмника. Для предотвращения износа контактная поверхность выполнена из полосы нержавеющей стали, которая исполняет исключительно функцию защиты алюминиевого проводника. Поэтому в шинах PowerSafe эта полоса при помощи специальной технологии прочно внедряется в алюминиевый профиль. Таким образом, ток течёт именно по алюминиевой шине.
Шина PowerSafe закрыта изоляционным высококачественным ПВХ профилем - оранжевого цвета для шин фазы и зелёного для шин земли (для выполнения требований ПУБЭЭ по маркировке). Изоляционный профиль в сочетании с алюминиевой шиной имеет профиль, не допускающий возможности дотрагивания до контактной поверхности шин.
Стандартная длина шины PowerSafe 4,5м. Для облегчения монтажа при стандартном расположении подвесов через каждые 1,5м. По заказу длину шины можно уменьшить, либо выполнить обрезку на мете монтажа (при этом отслоения контактной полосы не будет из-за высококачественной технологии её внедрения в профиль).
По краям шины есть открытые участки для выполнения соединения шин в одну линию.
По запросу выполняется поставка изогнутых шин. Минимальный радиус изгиба - 1,5м.
200A400A

Заказной номер
Шина фазы310601399101
Шина земли310602399102
Вес2,12 кг2,50 кг
Шинопроводы PowerSafe
Компенсаторы температурного расширения PowerSafe
При длине системы более 150м требуется установка звеньев для компенсации расширений шин вследствие изменений температуры окружающей среды и/или проводника. Данные расширения обусловлены физическими законами и не могут быть проигнорированы. Компенсаторы PowerSafe имеют ту же длину, что и шина (4,5м), устанавливаются вместо шин и являются неотъемлемой частью системы, выполняя функцию контактных шин и не влияя ни на износ токосъёмников, ни на потери тока. Рабочий ход компенсатора - 50мм.
В зависимости от длины системы, температуры окружающей среды или других факторов (например, при наличии непрямолинейных участков) может потребоваться установка дополнительных компенсаторов температурного расширения. В этих случаях необходима дополнительная консультация.
Шинопроводы PowerSafe

200А400А

Заказной номер

310607399107
Вес3,23 кг3,80 кг

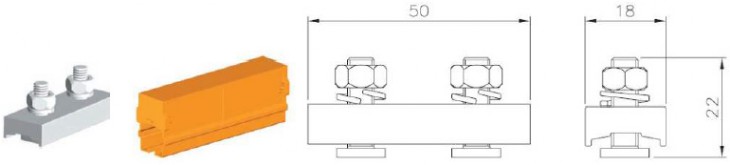

Соединители шин PowerSafe
С помощью соединителя две шины собираются одна за другой в линию. Для защиты соединения используются крышки - оранжевого цвета для линий фаз и зелёного для земли. Крышки легко надеваются, легко и надёжно фиксируются.
Также с помощью соединителей можно подключать троллейные указатели (крановые светофоры).
Шинопроводы PowerSafe

СоединительКрышка фаза (оранжевая)
Крышка «земля» (зелёная)

Заказной номер

310874310850310851
Вес0,032 кг0,027 кг0,027 кг

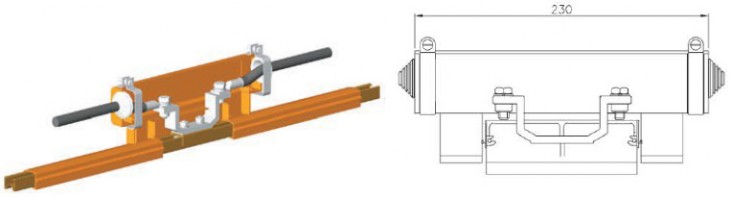

Вводы питания PowerSafe
Вводы питания устанавливаются вместо соединителей в точках, подвода питания и имеют дополнительные выводы для подключения кабеля и сальники для подвода кабеля.
Вводы питания применяются для подключения указателей наличия напряжения на фазах (крановых светофоров).
Шинопроводы PowerSafe

200А400А

Заказной номер

310910310912
Вес0,25 кг0,30 кг
Подвесные держатели шин PowerSafe
Подвесные держатели устанавливаются с максимальным шагом 1500мм (1125мм для вертикальной установки шин) соблюдая расстояние 43мм между параллельными линиями при горизонтальной установке (60мм для вертикальной установки). Подвесные держатели служат для удержания шин и позволяют шинам двигаться в горизонтальном направлении для компенсации температурного расширения. Подвесные держатели крепятся к кронштейнам.
При заказе укажите требуемую длину кронштейна и способ его крепления к элементам здания.
Шинопроводы PowerSafe
Шинопроводы PowerSafe

Заказной номер

310824
Вес0,03 кг
Анкерные зажимы PowerSafe
Анкерные зажимы служат для фиксации шин в горизонтальном направлении. Чтобы не препятствовать температурному расширению, применяется один зажим на линии при отсутствии звена компенсации температурного расширения или два и более при его наличии. Анкерный зажим устанавливается вместо подвесного держателя и имеет винт, с помощью которого осуществляется фиксация шины.
Шинопроводы PowerSafe
Шинопроводы PowerSafe

Заказной номер

310832
Вес0,06 кг

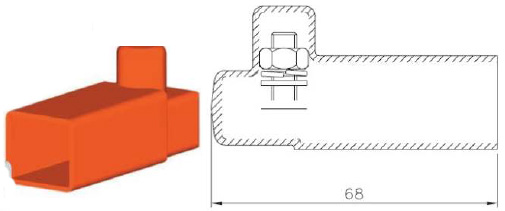

Наконечник PowerSafe
Наконечники устанавливаются на краях системы на каждой шине для изоляции их торцов и предотвращения смещения изоляции шин.
Шинопроводы PowerSafe

Заказной номер

370893
Вес0,02 кг
Изоляционная секция PowerSafe
Изоляционная секция устанавливается вместо соединителя на шины фаз для организации ремонтных зон. При применении изоляционных секций необходимо использовать двойные токосъёмники для исключения потери контакта при переходе через них.
Шинопроводы PowerSafe

Заказной номер

370973
Вес0,03 кг

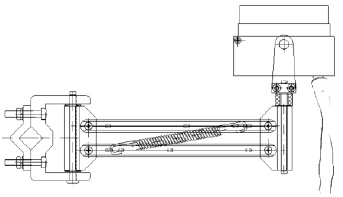

Токосъёмники PowerSafe
Токосъёмники служат для снятия тока с шин движущимся потребителем (краном). Токосъёмник PowerSafe выполнены из стали с порошковым покрытием. Шарниры токосъёмника закрыты и также изготовлены из металла.
Это позволяет токосъёмнику работать при низких температурах и в сильно запылённой среде. Токосъёмник оборудован головкой с медной щёткой и рассчитан на передачу тока 100А. Комбинируя несколько токосъёмников, можно подвести к крану ток нужной величины. Так, для подачи на кран 200А необходимо использовать по два токосъёмника на каждой фазе.
Если на линии установлены ремонтные зоны через изоляционные вставки, также следует применять двойные токосъёмники для избежания потери контакта.
Токосъёмники поставляются стандартно с гибким кабелем с сечением медной жилы 16мм2 длиной 1м. При заказе можно выбрать кабель другой длины.
Шинопроводы PowerSafe

Заказной номер

HJD-100A
Вес1,30 кг
Кронштейн токосъемника PowerSafe
На кронштейн крепятся токосъёмники, образуя единый блок токосъёма. Кронштейн прикрепляется к потребителю (крану) в удобном для обслуживания месте.
Кронштейн токосъёмника имеет длину 400мм и сечение 20х20мм, что позволяет устанавливать на нём одинарные или двойные токосъёмники.
Шинопроводы PowerSafe

Заказной номер

400
Вес3,30 кг
