Расположение элементов шинопровода PowerBar
При проектировании системы шинопровода PowerBar необходимо учитывать правила расположения элементов.

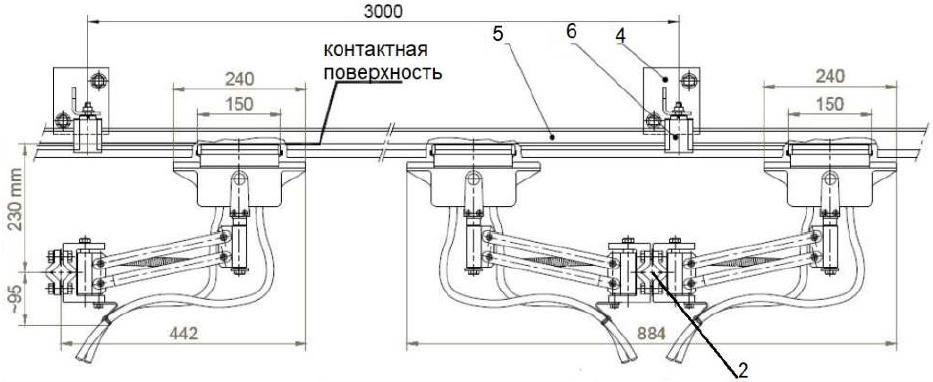

На схемах показано расположение шин и токосъёмников. Следует обратить внимание на расстояние от шин до оси токосъёмников. Токосъёмники необходимо устанавливать точно по указанным размерам (расстояние 230мм между осью токосъёмника и контактной поверхностью шины). Отклонения ±40мм показывают, насколько токосъёмник может отклоняться в горизонтальной плоскости и не относятся к погрешностям при начальном монтаже.

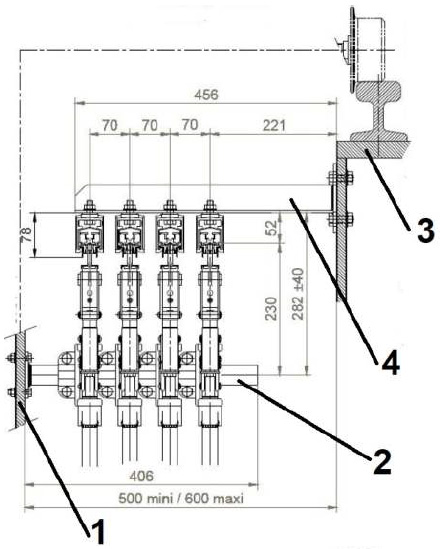

(1) - сторона крана, блок токосъёмников на кронштейне (2) прикреплён к крану.
(3) - сторона здания. Токоподводная шина (5) через подвесные держатели (6) крепится к элементам строительной части с помощью кронштейнов (4)

Основные принципы построения схемы расположения элементов шинопровода:
- подвесные держатели следует устанавливать на расстоянии не более 350мм от края (наконечника).
- точки подвода питания располагаются согласно расчётам, на ближайшей точке соединения шин.
- ремонтные зоны запитываются отдельно (только фаза), ремонтные зоны из соображений безопасности следует организовывать чрез переходные зоны, чтобы не допустить протекания тока через двойной токосъёмник, при этом линия земли не прерывается (изоляционные вставки не устанавливаются).
- температурный расширитель устанавливается посередине системы при длине системы свыше 200м . Следует проконсультироваться для точного определения точки установки и количества температурных расширений
При проектировании системы шинопровода PowerBar необходимо учитывать правила расположения элементов.
Подробную схему расположения элементов можно получить по запросу.

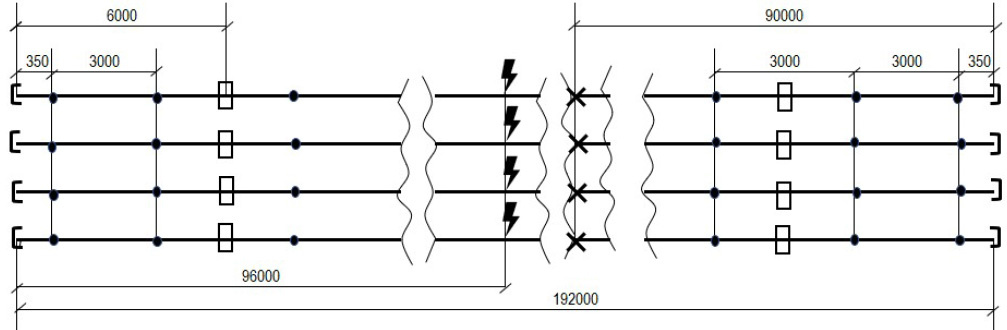

Пример заказной спецификации
Система длиной 192м, 800А, ввод посередине, 1 кран суммарным потреблением 700А при ПВ100%,

Шина фазы 345205 - 96шт
Шина земли 345249 - 32шт
Соединители (фаза) 346240 - 90шт
Соединители (земля) 346241 - 30шт
Подвесные держатели 345723 - 260 шт.
Анкерные зажимы 346345 - 4шт.
Ввод питания 346250 - 4шт
Наконечники 346113 - 8шт.
Токосъёмники 345811 - 14шт.
Кронштейн токосъёмника 345886 - 2 шт

ЗИП:
Шина фазы 345205 - 10шт
Шина земли 345249 - 3шт
Соединители (фаза) 346240 - 10шт
Соединители (земля) 346241 - 4шт
Подвесные держатели 345723 - 30 шт.
Анкерные зажимы 346345 - 1шт.
Ввод питания 346250 - 1шт
Наконечники 346113 - 2шт.
Токосъёмники 345811 - 2шт.
Щётки токосъёмника 345811 - 30 шт
