Шинопровод > Шинопроводы PowerBar
Компоненты шинопровода PowerBar
Токопроводные шины PowerBar из алюминиевого сплава с контактной полосой из нержавеющей стали
| 630A | 800A | 1000A | 1250A | |
| Заказной номер | ||||
| Шина фазы | 345102 | 345205 | 345542 | 345606 |
| Шина земли | 345123 | 345249 | 345557 | 345654 |
| Вес | 8,4 кг | 9,8 кг | 13,3 кг | 15,7 кг |

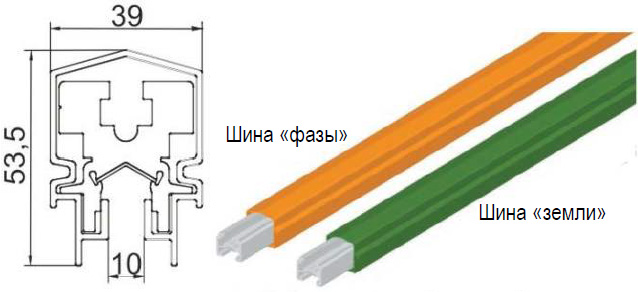

Основной элемент троллейного шинопровода - токопроводная шина PowerBar представляет собой отрезок алюминиевого профиля, имеющий в сечении конфигурацию, приспособленную для передачи заявленного номинального тока и, одновременно, обеспечивающую непрерывный контакт с щёткой токосъёмника. Для предотвращения износа контактная поверхность выполнена из полосы нержавеющей стали, которая исполняет исключительно функцию защиты алюминиевого проводника. Поэтому в шинах PowerBar эта полоса при помощи специальной технологии прочно внедряется в алюминиевый профиль. Таким образом, ток течёт именно по алюминиевой шине.
Шина PowerBar закрыта изоляционным высококачественным ПВХ профилем - оранжевого цвета для шин фазы и зелёного для шин земли (для выполнения требований ПУЭ по маркировке). Изоляционный профиль в сочетании с алюминиевой шиной имеет профиль, не допускающий возможности дотрагивания до контактной поверхности шин.
Стандартная длина шины PowerBar 6м. Для облегчения монтажа при стандартном расположении подвесов через каждые 3м. По заказу длину шины можно уменьшить, либо выполнить обрезку на меcте монтажа (при этом отслоения контактной полосы не будет из-за высококачественной технологии её внедрения в профиль).
Профиль изготовлен так, чтобы можно было удобно расположить провод системы подогрева.
По краям шины есть открытые участки для выполнения соединения шин в одну линию.
По запросу выполняется поставка изогнутых шин
Компенсаторы температурного расширения PowerBar
При длине системы более 200м требуется установка звеньев для компенсации расширений шин вследствие изменений температуры окружающей среды и/или проводника. Данные расширения обусловлены физическими законами и не могут быть проигнорированы.
Компенсаторы PowerBar имеют ту же длину, что и шина (6м), устанавливаются вместо шин и являются неотъемлемой частью системы, выполняя функцию контактных шин и не влияя ни на износ токосъёмников, ни на потери тока. Максимально возможное расширение 200мм. При установке устанавливается зазор 100мм, который корректируется в зависимости от температуры окружающей среды во время монтажа и дальнейшей эксплуатации.
В зависимости от длины системы, температуры окружающей среды или других факторов (например, при наличии непрямолинейных участков )может потребоваться установка дополнительных компенсаторов температурного расширения. В этих случаях необходима дополнительная консультация.
Расположение и число секций, а также установка нужного зазора при монтаже обязательно требует дополнительной консультации с поставщиком.

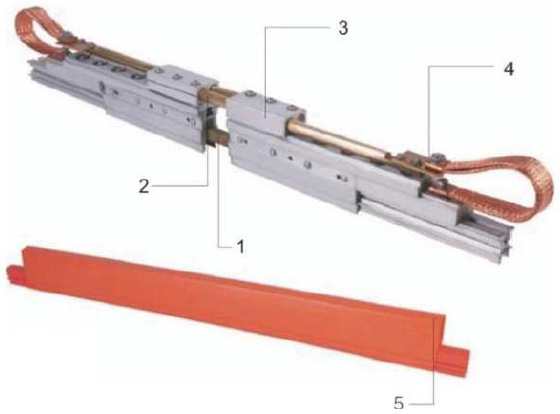

Узел состоит из пакета токопроводных полос (1), вставленных друг в друга с двух сторон с перекрытием, создавая профилированную контактную поверхность и обеспечивая непрерывность контакта c щёткой токосъёмника.
Механическое и электрическое сопряжение обеспечивается латунными шпинделями (2), которые скользят внутри токопроводящих держателей (3). Подача тока с шины непосредственно на узел осуществляется с помощью медного проводника (4), надёжно закреплённого на шине и на узле. Расширительная секция закрыта изоляционным ПВХ кожухом.
| Номинал | 630А | 800А | 1000А | 1250А |
| Заказной номер | 345135 | 345250 | 345575 | 345660 |
| Вес | 14 кг | 16 кг | 20 кг | 22 кг |

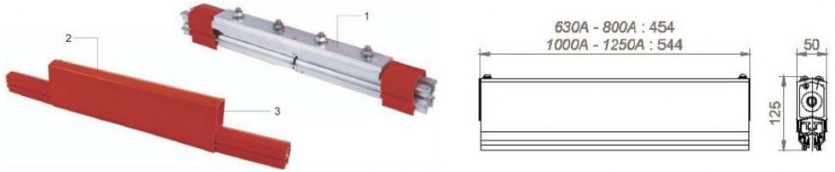

Соединители шин PowerBar
С помощью соединителя две шины собираются одна за другой в линию. Токопроводная планка (1) надёжно закрепляется болтами на концах шин. Для защиты соединения используются крышки (2) - оранжевого цвета для линий фаз и зелёного для земли. Крышки легко надеваются и надёжно фиксируются и закрываются торцевыми крышками (3)
| 630A / 800А | 1000А / 1250А | |
| Заказной номер | ||
| Фаза (оранжевый) | 346240 | 346242 |
| Земля (зеленый) | 346241 | 346243 |
| Вес | 0,82 кг | 1,10 кг |

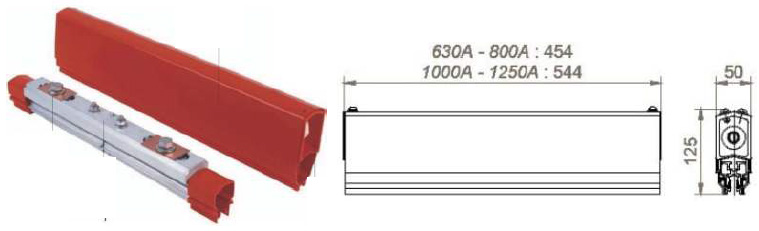

Вводы питания PowerBar
Вводы питания устанавливаются вместо соединителей в точках, подвода питания и имеют дополнительные выводы для подключения кабеля и сальники для подвода кабеля или двух кабелей.
Вводы питания также применяются для подключения указателей наличия напряжения на фазах (крановых светофоров)
| Номинал | 630А / 800А | 1000А / 1250А |
| Заказной номер | 346250 | 346252 |
| Вес | 0,82 кг | 1,10 кг |
Подвесные держатели шин PowerBar

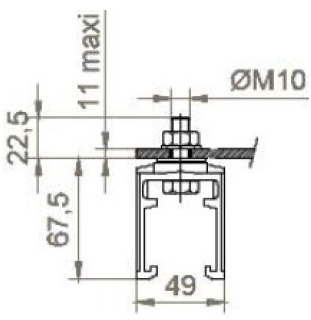

Подвесные держатели устанавливаются с максимальным шагом 3000мм, соблюдая расстояние 70мм между параллельными линиями при горизонтальной установке. Подвесные держатели служат для удержания шин и позволяют шинам двигаться в горизонтальном направлении для компенсации температурного расширения. Подвесные держатели крепятся к кронштейнам.
Заказной номер | |
| 345723 | |
| Вес | 0,11 кг |
Анкерные зажимы PowerBar
Анкерные зажимы служат для фиксации шин в горизонтальном направлении. Чтобы не препятствовать температурному расширению, применяется один зажим на линии при отсутствии звена компенсации температурного расширения или два и более при его наличии. Анкерный зажим устанавливается рядом с подвесным держателем и с помощью пластины (1) фиксирует шину в месте её соединения с другой шиной. Промежуточная пластина (2) используется для регулировки.
| Номинал | 630 А / 800 А | 1000 A / 1250 A |
| Заказной номер | 346345 | 349047 |

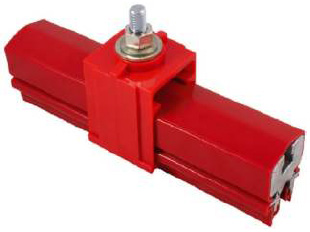

Наконечник PowerBar
Наконечники устанавливаются на краях системы на каждой шине для изоляции их торцов и предотвращения смещения изоляции шин.
| Заказной номер | |
| 346113 | |
| Вес | 0,13 кг |

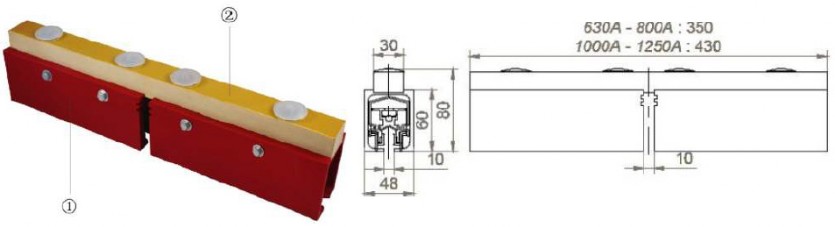

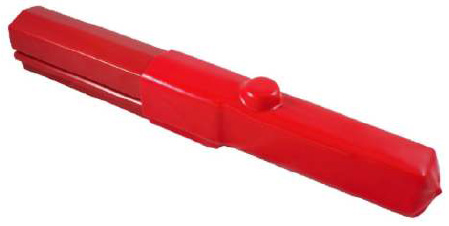

Изоляционная секция PowerBar
Изоляционная секция устанавливается вместо соединителя на шины фаз для организации ремонтных зон.

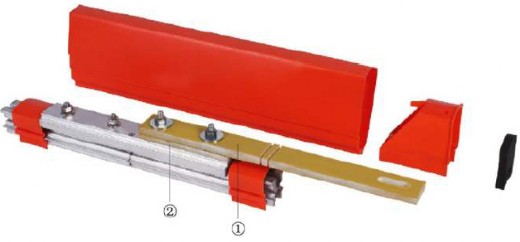

Шины входят в муфты (1), и фиксируются в них так, чтобы между ними был воздушный зазор. Соединительная пластина (2) жёстко соединяет муфты.
При применении изоляционных секций необходимо использовать двойные токосъёмники для исключения потери контакта при переходе через них.
| Номинал | 630А / 800А | 1000А / 1250А |
| Заказной номер | 346225 | 346226 |
| Вес | 0,79 кг | 1,08 кг |

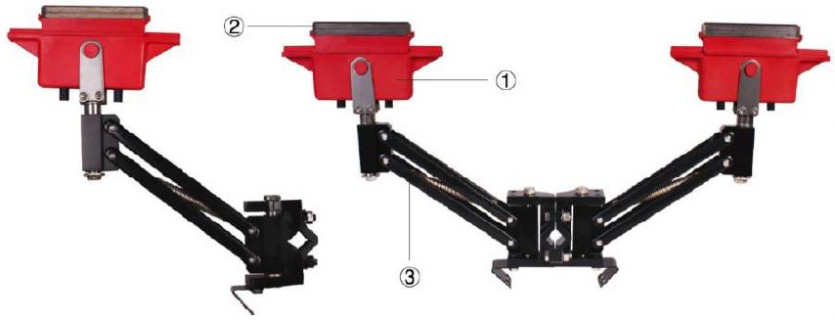

Токосъёмники PowerBar
Токосъёмники служат для снятия тока с шин движущимся потребителем (краном). Токосъёмники PowerBar выполнены из стали с порошковым покрытием. Шарниры токосъёмника также изготовлены из металла. Это позволяет токосъёмнику работать при низких температурах и в сильно запылённой среде. Токосъёмник оборудован головкой с медной щёткой и рассчитан на передачу тока 250А. (175А при ПВ100%). Комбинируя несколько токосъёмников, можно подвести к крану ток нужной величины. На рисунке показаны два варианта применения токосъёмников - одинарный или двойной. Если нужно добиться снятия токов большой величины, можно применять сразу несколько одинарных или двойных токосъёмников. Так, установив токосъёмники как на рисунке, мы сможем снять 175+2х175=525А при ПВ100%.
Если на линии установлены ремонтные зоны через изоляционные вставки, а также другие переходные участки, следует применять двойные токосъёмники для избежания потери контакта.
В головке токосъёмника (1) устанавливается щётка из медно-графитового сплава (2), которая помимо отличной проводимости дополнительно смазывает контактную поверхность. К головке могут быть присоединены два гибких кабеля (сечение 25мм2) - укажите при заказе. Кронштейн (3) компенсирует смещение в горизонтальной и вертикальной плоскости. Сама головка установлена на вращающийся шарнир. Таким образом даже при отклонении шины от нормального положения обеспечивается постоянный плотный контакт щётки и токопроводной шины.
| Заказной номер | |
| 345811 | |
| Вес | 4,50 кг |

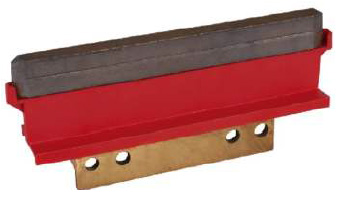

Запасные щётки токосъёмника PowerBar
Контактные щётки токосъёмника неизбежно изнашиваются. За счёт этого исключается износ токопроводных шин (в паре трения изнашивается самый мягкий материал). Несмотря на то, что щётки устойчивы к износу, их необходимо заменять. По нашему опыту, замена должна происходить примерно через год - два. Время до замены очень сильно зависит от конкретных условий эксплуатации. Мы рекомендуем сразу заказать ЗИП - по две щётки на один токосъёмник.
Щётки легко заменяются.
| Заказной номер | |
| 345811 | |
| Вес | 4,50 кг |
Кронштейн токосъёмника
На кронштейн крепятся токосъёмники, образуя единый блок токосъёма. Кронштейн прикрепляется к потребителю (крану) в удобном для обслуживания месте.
На один кронштейн можно установить одинарные или двойные токосъёмники.
Кронштейн токосъёмника имеет длину 400мм и сечение 20х20мм, что позволяет устанавливать на нём одинарные или двойные токосъёмники.
| Заказной номер | |
| 345886 | |
| Вес | 3,30 кг |
